Предназначение фильтра ФМП-16/40
Фильтр магнитно-пористый с визуальным индикатором загрязненности ФМП 16/40 — предназначен для очистки масел на минеральной основе от содержащихся в них механических примесей и ферромагнитных частиц. Фильтр устанавливается в гидравлических и смазочных системах станков, прессов и др. машин, работающих при номинальном давлении 1,6 МПа. Фильтр работает при температуре масла от 1 до до 800С и кинематической вязкостью 500 mm2/s. Температура окружающей среды от 1 до 400С.
Климатическое исполнение и категория размещения фильтров, предназначенных для стран с умеренным климатом, — УХЛ4, для стран с тропическим климатом – О4.1.
Структура условного обозначения
ФМП 16-40 УХЛ4 – магнитно-пористый фильтр, имеющий присоединительную резьбу конической формы, условный проход составляет 16 мм, тонкость фильтрации составляет 40 мкм.
ФМП 16-40М УХЛ4 – отличии заключается в резьбе: в данном варианте исполнения резьба метрическая.
Технические характеристики фильтра ФМП-16/40
|
Обозначение |
d* | d1* |
|
ФМП 16-40 ФМП 16-40М |
К 1/2 » — |
— М22х1,5-6Н |
| Условный проход, мм | 16 |
| Номинальное давление, МПа | 1,6 |
| Номинальная тонкость фильтрации, мкм | 40 |
| Номинальный расход, л/мин., не менее | 50 |
| Номинальный перепад давлений при номинальном расходе, МПа, не более | 0,1 |
| Перепад давлений, соответствующий открытию предохранительного клапана и срабатыванию индикатора загрязненности, МПа | 0,4±0,1 |
| Перепад давлений, при котором через предохранительный клапан проходит номинальный расход масла, МПа | 0,7 |
| Масса ферромагнитных частиц, задерживаемых магнитным улавливателем, кг | 0,05 |
| Масса фильтра без рабочей жидкости, кг, не более | 1,85±0,1 |
Устройство и работа фильтра ФМП-16/40
Фильтр состоит:

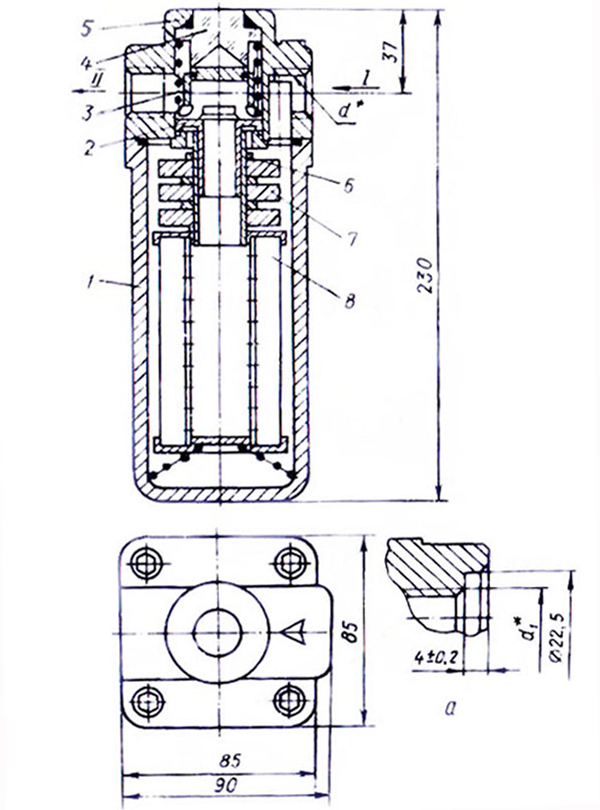

из крышки 5 (см рисунок), стакана 1, линзы 4, экрана 3, клапана 2, седла 6, магнитов 7 и элемента фильтрующего (100*60*14) 8.
Принцип работы
Неочищенная жидкость через входное отверстие в крышке поступает во внутреннюю полость стакана, очищается, проходя через магниты и фильтрующий элемент и через выходное отверстие поступает к потребителю через выходное отверстие.
По мере загрязнения фильтрующего элемента перепад давления между входными и выходным отверстиями увеличивается. При достижении перепада давлений определенной величины перепускной клапан открывается, поднимая вверх экран, который, благодаря линзе, подает визуальный сигнал (в виде красного круга на наружном торце линзы) о засорении фильтроэлемента, т.е. о необходимости его замены.
Установка и обслуживание
- Перед установкой расконсервировать и вынуть заглушки
- Монтируется на трубопроводах в вертикальном положении
- Перед заменой фильтроэлемента необходимо снизить до нуля давление.
Фильтр ФМП-16-40 принадлежит к сложносоставным гидравлическим фильтрующим устройствам с магнитно-пористым элементом. Разработан для использования в гидросистемах и системах смазки металлообрабатывающих станков, прессов и прочих гидрофицированных агрегатов. Рассчитан на работу с минеральными маслами температурой от 1 до 80 °С кинематической вязкостью не более 500 мм?/см и подаваемыми под давлением до 1,6 МПа.
Основным отличием фильтра магнитного ФМП-16-40 от схожих моделей является наличие визуальной сигнализации о критическом загрязнении.
В корпусе фильтра расположены: серия опоясывающих магнитов, пористый фильтрующий элемент и перепускной клапан. Рабочая жидкость, проходя через фильтр, вначале очищается магнитами от металлических абразивных частиц, а затем пористым элементом от прочих твёрдых взвешенных загрязнений. Тонкость фильтрации в результате составляет 40 микрометров.
В крышке фильтра располагаются боковые входное и выходное отверстия с конической присоединительной резьбой, а также верхняя линза. В случае загрязнения фильтра (чрезмерном перепаде входящего и исходящего давлений) в модели ФМП-16-40 срабатывает перепускной клапан, открывающий движение жидкости напрямую от входа на выход, минуя фильтры. При этом, в окошке линзы появляется предупреждение (круг красного цвета).
