Предназначение гидроклапана КРМ6/3
Гидроклапаны редукционные предназначены для создания или поддержания в гидравлических системах определенного давления, сниженного относительно давления источника.
Гидроклапаны модульного монтажа применяются для упрощения изготовления трубопроводов, сокращения их числа, модернизации действующего оборудования при сохранении всех основных параметров.
Область применения — гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

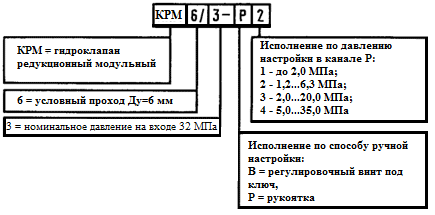

Структура условного обозначения гидроклапана КРМ-6/3
Гидроклапаны работают на минеральных маслах с кинематической вязкостью от 10 до 250 сСт при тонкости фильтрации 25 мкм.
Температура масла от +20 до +50оС.
Вид присоединения — модульный монтаж.
Технические характеристики гидроклапна КРМ-6/3
| Гидроклапан | Условный проход, мм | Номинальное давление на входе, МПа | Диапазон регулирования давления, МПа | Номинальный расход, л/мин | Масса, кг |
| КРМ-6/3МВ(Р,К)1 |
6 |
32.0 |
до 2 |
12.5 |
1.3 |
| КРМ-6/3МВ(Р,К)2 | 1,2-6,3 | ||||
| КРМ-6/3МВ(Р,К)3 | 2,0-20,0 | ||||
| КРМ-6/3МВ(Р,К)4 | 5,0-32,0 |
Тип управления:
— В-винт;
— Р-рукоятка;
— К-замковое устройство;
— П-колпачок с пломбой
| Параметры | Исполнения (по виду управления) | ||||
| КРМ-6/3-В1 | КРМ-6/3-В2 | КРМ-6/3-В3 | КРМ-6/3-В4 | ||
| Условный проход ,мм | 6 | ||||
| Редуцированное давление, МПа: | |||||
| — минимальное | 0,3 | 1,2 | 2,0 | 5,0 | |
| — максимальное | 2,0 | 6,3 | 20,0 | 32,0 | |
| Расход рабочей жидкости на входе, л/мин.:
— номинальный — максимальный — минимальный |
12,5 20,0 0,3 |
||||
| Давление на входе, МПа: — номинальное | 6,3 | 10 | 25 | 32 | |
| — максимальное | 32,0 | 32 | 32 | 35 | |
| — минимальное | Рред. ±0,5 | Рред. ±0,5 | Рред.±1 | Рред.±1 | |
| Расход рабочей жидкости на выходе, л/мин.:
— номинальный — максимальный — минимальный |
12,5 20,0 0 |
||||
| Изменение редуцированного давления при изменении давления на входе от номинального до минимального, МПа, не более | 0,3 | 0,5 | 0,5 | 0,5 | |
| Изменение редуцированного давления при изменении расхода на выходе от номинального до минимального, МПа, не более | 0,5 | 0,7 | 1,5 | 2,5 | |
| Масса, кг, не более | 1,0 | ||||
Гидравлический редукционный клапан КРМ представляет собой механическое устройство, устанавливаемое в гидравлических системах. Этот тип клапана предназначен для поддержания постоянного давления на выходе при изменяющемся давлении всей гидросистемы. Клапан прямого действия работает автоматически, но отдельные модификации клапанов управляются внешним приводом. Такие клапаны оборудованы электромеханической системой регулирования давления с применением особых датчиков.
Применение редукционных гидравлических клапанов
Применение редукционных гидроклапанов обусловлено необходимостью работы нескольких гидравлических приводов от одного энергетического источника. В гидравлическом оборудовании, источником энергии является насос, нагнетающий жидкость в гидросистему. В том случае, если к гидравлической магистрали подключено несколько потребителей имеющих различную нагрузку, давление в этой системе будет периодически изменяться по мере подключения гидродвигателей. Редукционный гидроклапан, поддерживает на выходе постоянное давление, несмотря на изменение давления на входе.
Применение редукционных гидравлических клапанов не является обязательным, если в системе работают несколько гидромоторов, работающих на одну нагрузку. Примером может служить ковш фронтального погрузчика, где два гидроцилиндра работают одновременно от одного насоса.
Принцип действия редукционного клапана
Работа редукционного клапана основана на изменении размера рабочего окна с помощью подпружиненного золотника особой конструкции. При нормальном давлении в гидравлической системе, рабочее окно полностью открыто, а золотник удерживается в неподвижном состоянии за счёт пружины, которая настроена на конкретный уровень давления.
Если давление в системе возрастёт, золотник, сжимая пружину, перемещается по вертикали вниз, уменьшая площадь рабочего окна и открывая специальное отверстие для слива. Часть жидкости уходит на слив, а часть, через рабочее окно, поступает на гидроцилиндр.
При уменьшении давления в гидравлической системе, пружина поднимает золотник вверх, увеличивая площадь рабочего окна и давление жидкости, поступающей в рабочий орган, остаётся неизменным. Редукционный гидроклапан может выполнять функцию защитного клапана. Это обеспечивается правильной настройкой пружины. При резком скачке давления, рабочее окно полностью перекрывается, а вся жидкость через отверстие слива перемещается в особый бак.

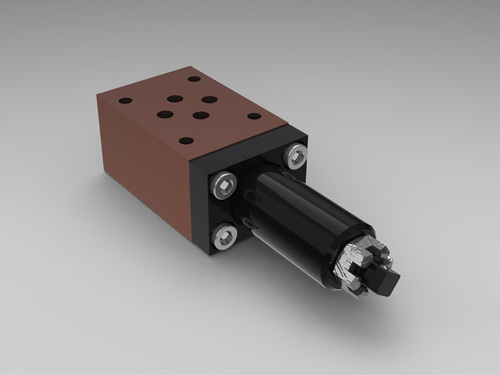

Редукционный модульный клапан КРМ 6/3
Редукционный гидравлический клапан модульного исполнения КРМ 6/3, предназначен для поддержания в выходной гидравлической магистрали более низкого давления, чем во входной магистрали. Такие клапаны используются в гидравлических приводах различных станков, штампов и прессового оборудования. Клапаны КРМ 6/3 работают на минеральном масле тонкой очистки с температурой от + 20 до + 500 C. Номинальное входное давление не более 32 Мпа, а для регулировки выходного давления используется регулировочный винт или рукоятка.
Размеры и параметры регулировки гидроклапана КРМ6/3

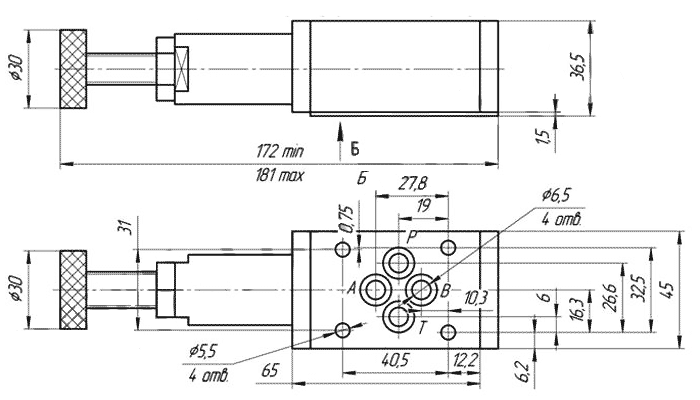

Габаритные и присоединительные размеры

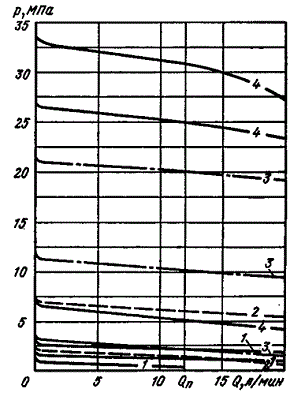

Зависимость давления р от расхода Q
