ГР2-3, ГР2-3-1, У4690.06.901 Г24 гидрораспределитель

Гидрораспределитель с электромагнитным управлением У4690.06.901(24В) -аналог ГР 2-3-1

Подходит для спецтехники:
КС-45721, КС-55730, КС-55732 Челябинец, КС-3577, КС-35714, КС-45717 Ивановец, КС-55715 Галичанин, КС-55713 Клинцы.

Гидрораспределитель с электромагнитным управлением ГР 2-3 предназначен для распределения потока рабочей жидкости в гидросистемах строительных, дорожных и коммунальных машин, работающих при температуре окружающей среды от минус 60о до плюс 50о С.

Гидрораспределители обеспечивают работу в вертикальном положении — приводом вверх.
Для эксплуатации гидрораспределителей применяются рабочие жидкости следующих марок: ВМГЗ по ТУ 38.10479, заменитель — АУ по ТУ 38-1011232; МГЕ-46В по ТУ 38.001347, заменитель — И-30А по ГОСТ 20799. Класс чистоты рабочей жидкости — 13 по ГОСТ 17216.

Технические характеристики гидрораспределителей ГР 2-3

Условный проход, мм	6
Давление номинальное, МПа (кгс/см2)	25
Поток номинальный, л/мин	16
Номинальное напряжение электромагнита, В	24

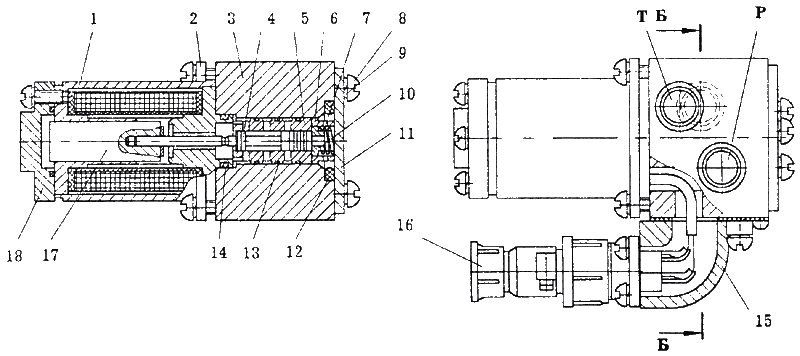

Конструкция гидрораспределителей ГР 2-3

1 — корпус с электромагнитом; 2 — фланец; 3 — корпус; 4 — плунжер; 5 — гильза; 6 — втулка; 7 — пружина; 8 — винт; 9 — шайба; 10 — втулка; 11 — крышка; 12,14 — кольца уплотнительные; 13 — кольцо; 15 — угольник; 16 — разъем штепсельный; 17 — сердечник; 18 — крышка

Обозначение гидрораспределителей ГР 2-3 на принципиальной гидравлической схеме

P — напор; T — слив; A — к гидроклапану-регулятору или гидромотору.

Принцип работы гидрораспределителей ГР 2-3

Гидрораспределители с электромагнитным управлением служат: один для отключения рабочих операций при срабатывании приборов безопасности, другой — для управления изменением угла наклона блока цилиндров регулируемого гидромотора.
При обесточенном электромагните плунжер 4 занимает положение, изображенное на рисунке (полость Т сообщается с полостью А, полость Р перекрыта). Когда на электромагнит подается напряжение, плунжер 4 под воздействием сердечника 17 электромагнита перемещается вправо (по чертежу), сжимая пружину 7. При этом полость Р сообщается с полостью А, а полость Т перекрывается.

Схема гидрораспределителя ГР2-3-1

ПОРЯДОК РАБОТЫ.

-Подать на входное отверстие Р рабочую жидкость с номинальным давлением 25 МПа (250 кгс/см^г).

-Подать напряжение питания на катушку гидрораспределителя.

Примечание: Не рекомендуется при разборке гидрораспределителя гильзу 5 вынимать из корпуса, т.к. для установки её требуется специальная оснастка.

Гидрораспределитель У4690.06.901 предназначен для распределения потока рабочей жидкости в гидросистемах строительных, дорожных и коммунальных машин, работающих в условиях умеренного и холодного климата. Время работы на максимальном давлении не должно превышать 1% от общего времени эксплуатации. Для гидросистем с максимальным давлением до 25 МПа допустима номинальная фильтрация 40 мкм. Гидрораспределитель может функционировать в режиме постоянной работы (ПВ 100%) при стабильном напряжении питания на протяжении всего времени работы, при этом повышение до максимального напряжения не должно превышать 2% от времени эксплуатации. Зависимость перепада давления от расхода при вязкости (30=5) мм²/с. Хранение гидрораспределителя следует организовать в закрытом помещении с температурой от 1 до 40°С и относительной влажностью до 80%, он должен оставаться в упаковке из водонепроницаемой бумаги (по условиям хранения Л ГОСТ 15150-69). Внутренняя упаковка должна соответствовать ВУ-1 ГОСТ 9.014-78. Допускается кратковременное хранение в транспортной таре в помещении с нерегулируемой атмосферой на срок до 3 месяцев. При длительном хранении необходимо проводить повторную консервацию. Поверхности снаружи следует обрабатывать консервационными смазками по варианту В3-1 ГОСТ 9.014-78, а внутренние поверхности — рабочими жидкостями с маслорастворимыми ингибиторами по варианту В3-2.
