Гидрораспределители золотниковые с электрогидравлическим управлением 1Р323 , 1Рн323 , 1Р322, 2Р323, 2Р322 предназначены для изменения направления, пуска и останова рабочей жидкости в гидравлических системах.
Гидрораспределители имеют схемы распределения рабочей жидкости согласно ГОСТ24679-81. Гидрораспределители работают на минеральных маслах с номинальной тонкостью фильтрации 25 мкм (класс чистоты не ниже 13 по ГОСТ17261-71, кинематической вязкостью от 10 до 380 сСт (мм2/с) и температуре окружающей среды от -40 до +45 °С
Структура условного обозначения гидрораспределителей 1Р323
Технические характеристики
| Наименование | Кол-во эл/магнитов | Условный проход, мм | Ном. давление на входе, МПа | Расход рабочей жидкости, л/мин | Схема возврата золотника | Масса не более, кг |
| Гидрораспределитель 1Р323 АЛ | 2 | 32 | 32 | 500 | Пружинный возврат золотника | 44,0 |
| Гидрораспределитель 1Р323 АЕ | 1 | 39,7 | ||||
| Гидрораспределитель 1Р323 БЛ | 2 | Гидравлический возврат золотника | 44,0 | |||
| Гидрораспределитель 1Р322 БЕ | 1 | 39,7 | ||||
| Гидрораспределитель 1Р322 АЛ | 2 | 20 | Пружинный возврат золотника | 44,0 | ||
| Гидрораспределитель 1Р322 АЕ | 1 | 39,7 | ||||
| Гидрораспределитель 1Р322 БЛ | 2 | Гидравлический возврат золотника | 44,0 | |||
| Гидрораспределитель 2Р323 БЕ | 1 | 39,7 | ||||
| Гидрораспределитель 2Р323 АЛ | 2 | 32 | 330-500 | Пружинный возврат золотника | 47,0 | |
| Гидрораспределитель 2Р323 АЕ | 1 | 46,6 | ||||
| Гидрораспределитель 2Р323 БЛ | 2 | Гидравлический возврат золотника | 47,0 | |||
| Гидрораспределитель 2Р323 БЕ | 1 | 46,6 | ||||
| Гидрораспределитель2Р322 АЛ | 2 | 20 | Пружинный возврат золотника | 47,0 | ||
| Гидрораспределитель 2Р322 АЕ | 1 | 46,6 | ||||
| Гидрораспределитель 2Р322 БЛ | 2 | Гидравлический возврат золотника | 47,0 | |||
| Гидрораспределитель 2Р322 БЕ | 1 | 46,6 |
Габаритные и присоединительные размеры
Таблица габаритных размеров
| Исполнение | L | L1 | L2 | L3 | L4 | L5 | B | B1 | H | H1 | H2 | H3 | D |
| 0,1 | 0,2 | 0,2 | 0,2 | H14 | |||||||||
| 1P323 | 375 | 183 | 76,2 | 114,3 | 190,5 | 19,2 | 197 | 159 | 280 | 155 | 60 | 44 | 21,5 |

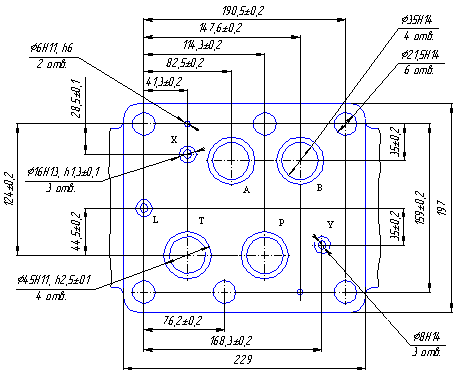

Присоединительные размеры гидрораспределителя Ду=32мм.
Таблица аналогов гидравлических схем для гидрораспределителей
| Схема | Последовательность переключения каналов | Гидроаппарат | Rexroth |
 |
 |
14 | H |
 |
 |
24 | M |
 |
 |
34 | J |
 |
 |
44 | E |
 |
 |
54 | F |
 |
 |
64 | G |
 |
 |
94 | R |
 |
 |
573 | A |
 |
 |
573Е | B |
 |
 |
574 | C |
 |
 |
574А | D |
 |
 |
574Е | Y |
