Гидрораспределитель крановый Г71-31(21) 2Г71-31(21) 3Г71-31(21) БГ 71-31(21) 2БГ 71-31(21) 3БГ 71-31(21) ВГ 71-31(21) 2ВГ 71-31(21) 3ВГ 71-31(21) ПГ 71-31(21) 2ПГ 71-31(21) 3ПГ 71-31(21)
Гидрораспределитель крановый Г71 — предназначен для реверсирования рабочих органов станков и других машин, для останова рабочих органов (трехпозиционные распределители), а также для других операций в соответствии со схемой работы гидрораспределителя.
- В соответствии с гидравлической схемой, различают:
- Г71-31, БГ71-31, ВГ71-31 — двухпозиционные (два фиксированных положения);
- 2Г71-31, 2БГ71-31, 2ВГ71-31 — трехпозиционные (три фиксированных положения); при среднем положении крана обе цилиндровые полости соединены с подводом, слив заперт;
- 3Г71-31, 3БГ71-31, 3ВГ71-31 — при среднем положении крана обе цилиндровые полости соединены со сливом, подвод закрыт.
Гидрораспределители имеют три варианта присоединения:
- Г71-31, 2Г71-31, 3Г71-31 — для внутренней установки с фланцевым креплением;
- БГ71-31, 2БГ71-31, 3БГ71-31 — для наружной установки с фланцевым креплением;
- ВГ71-31, 2ВГ71-31, 3ВГ71-31 — для наружной установки на кронштейне.
В крановых (поворотных) гидрораспределителях рабочий поток изменяется путем поворота пробки. Она имеет цилиндрическую, плоскую, сферическую либо коническую формы. Такие устройства разделяются на 2-х, 3-х или многопозиционные.
Особенностью многопозиционных крановых гидрораспределителей является то, что в них устанавливаются только цилиндрические пробки. Они перемещаются по оси и занимают несколько положений. Вращаясь, пробка останавливается в нескольких фиксированных точках. Впрочем, существуют и другие конструкции многопозиционных поворотных кранов гидрораспределителя.
| Типоразмер | Ду, мм | Присоединение | Число позиций | Функциональное исполнение | Масса, кг | Габариты, мм |
| Г71-31 | 8 | К1/4″ | 2 | 3 | 100х100х158 | |
| 2Г71-31 | 8 | К1/4″ | 3 | В средней позиции линии выхода потребителя А,Б соединены с линией питания Р | 3 | 100х 100х 158 |
| 3Г71-31 | 8 | К1/4″ | 3 | В средней позиции линии выхода потребителя А,Б соединены с линией слива Т | 3 | 100х100х158 |
| БГ71-31 | 8 | К1/4″ | 2 | Фланец | 2,7 | 100х120х146 |
| 2БГ71-31 | 8 | К1/4″ | 3 | В средней позиции линии выхода потребителя А,Б соединены с линией питания Р. Фланец | 2,7 | 100х120х146 |
| 3БГ71-31 | 8 | К1/4″ | 3 | В средней позиции линии выхода потребителя А,Б соединены с линией слива Т. Фланец | 2,7 | 100х120х146 |
| ВГ71-31 | 8 | К1/4″ | 2 | Кронштейн | 3,3 | 120х155х155 |
| 2ВГ71-31 | 8 | К1/4″ | 3 | В средней позиции линии выхода потребителя А,Б соединены с линией питания Р. Кронштейн | 3,3 | 120х155х155 |
| 3ВГ71-31 | 8 | К1/4″ | 3 | В средней позиции линии выхода потребителя А,Б соединены с линией слива Т. Кронштейн | 3,3 | 120х155х155 |
| ПГ71-31 | 8 | 2 | Стыковое | 3,6 | 100х120х146 | |
| 2ПГ71-31 | 8 | 3 | Стыковое | В средней позиции линии выхода потребителя А,Б соединены с линией питания Р | 3,6 | 100х120х146 |
| 3ПГ71-31 | 8 | 3 | Стыковое | В средней позиции линии выхода потребителя А,Б соединены с линией слива Т | 3,6 | 100х120х146 |
- Давление нагнетания, номинальное/максимальное, МПа — 20/25
- Расход масла, номинальный/максимальный, л/мин — 12,5/16
Конструкция крановых распределителей Г71-31

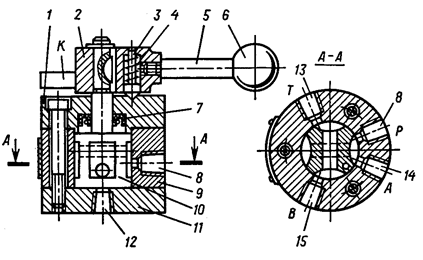

Крановый распределитель (рисунок) состоит из корпуса 9, крана 10, крышек 1 и 11, манжеты 7, рукоятки 5, фиксатора 3, пружины 4, ступицы 2, шарика б и крепежных деталей. Отверстие 8 соединяется с напорной линией Р, 13 — со сливной линией Т; отверстия 14 и 15 — с линиями А и В гидродвигателя, а отверстие 12 — с дренажной линией L. В позиции, показанной на рисунке, пары отверстий Р — А и В — Т соединяются. При повороте крана 10 на 45° против часовой стрелки направление потока масла изменяется: Р — В и А — Т. В трех-позиционных кранах имеется промежуточная позиция (22° 30′), в которой линии А к В одновременно сообщаются с линией Р (исполнение 2-е по гидросхеме) или линией Т (исполнение 3-е по гидросхеме). В ряде случаев переключение крана осуществляется с помощью кулачков, воздействующих на выступы К ступицы 2.
Присоединительные и габаритные размеры
Принцип работы двухпозиционных кранов
Двухпозиционные краны с цилиндрической пробкой состоят из следующих элементов:
- корпуса;
- фланца;
- крышки;
- пробки;
- уплотнителя;
- ступицы;
- рукоятки;
- шарикового фиксатора.
Через отверстие (17) рабочая жидкость подается в камеру (16). Оттуда, через канал в пробке (18) – в камеру (12). И уже оттуда, через корпусное отверстие (11) – к управляемому объекту либо гидрораспределителю. Из другой полости устройства масло поступает в отверстие (9), затем – в камеру (10), через канал (13) – в камеру, соединённую со сливным отверстием (15).
Поворот пробки по часовой стрелке на 45 градусов изменяет направление потока масла через отверстие (17) в камеру (16), а отверстие (11) – через камеры (14) и (10) или через канал (13) – в сливное отверстие (15).
Чтобы ликвидировать неуравновешенные осевые силы, каждая торцевая полость пробки соединяется со сливом. Это позволяет создать одинаковое давление и (в любых фиксированных положениях) равные радиальные нагрузки. Так, в указанном на рисунке положении крана, от насоса жидкость направляется к отверстию (17), затем движется через канал (18), а после – к отверстию (11). В результате в полостях (12) и (16) давление уравновешивается.
В другом положении пробки отверстие (17) соединяется с (9) отверстием через камеру (16). И уже она, соединяясь с камерой (12), уравновешивает пробку от воздействия боковых сил, действующих со стороны рабочей среды.
Особенности и сфера применения
Притирка пробки к корпусу обеспечивает герметичность кранового гидрораспределителя. Допустимый зазор между корпусом и краном с цилиндрической пробкой не должен превышать 0,01…0,02 мм. Недостатком конструкции данного устройства считается возникающая со временем, утечка масла. В агрегатах с конической пробкой этого нет. Поэтому для предотвращения защемления цилиндрической пробки в корпусе (возникающем от теплового расширения) детали выполняют из одинаковых материалов.
Чаще всего крановые гидрораспределители используются как вспомогательные (в золотниковых, с гидравлическим управлением). Но если расход и давление в системе не превышают номиналов, указанных в технической характеристике, поворотные гидрораспределители устанавливают, как основные.
Рис. Примеры обозначения типов распределителей
Такие устройства имеют небольшую пропускную способность (около 8…10 л/мин). Это позволяет использовать их для подачи управляющего сигнала на распределитель основного (клапанного либо золотникового) потока.
