НАПЭЛ 140/20, НАПЭСЛ 140/20, НАПР140/20 насос аксиально-поршневой

Насосы аксиально-поршневые НАП с правосторонним вращением вала предназначены для нагнетания рабочей жидкости в гидросистемы станков, прессов и других гидрофицированных машин, где требуется регулируемая подача и реверс потока.

Технические характеристики насосов НАП

Насосы типа НАП 140-20 являются регулируемыми аксиально-поршневыми с торцовым распределением рабочей жидкости

— с ручным управлением подачей на каждой полости — НАПР 140-20, НАПРЛ 140-20;

— с электрогидравлическим управлением двумя регулируемыми подачами на каждой полости с переменным направлением потока рабочей жидкости — НАПЭ 140-20, НАПЭЛ 140-20, НАПЭС 140-20, НАПЭСЛ 140-20.

Электрогидравлический механизм управления работает от вспомогательного пластинчатого насоса.

Насосы с электрогидравлическим управлением комплектуются пластинчатыми насосами НПл 12,5/16 или НПл 16-32/6,3 и гидрораспределителями ВЕ 6.

В насосах моделей НАПЭС 140-20, НАПЭСЛ 140-20 в отличие от моделей НАПЭ140-20, НАПЭЛ 140-20 вместо пластинчатого насоса НПл 12,5/16 применен сдвоенный пластинчатый насос НПл 16-32/6,3. Такая же особенность и у насоса НАПЭСПЛ 140-20, который, кроме того, отличается еще правосторонним расположением механизма управления, если смотреть со стороны вала.

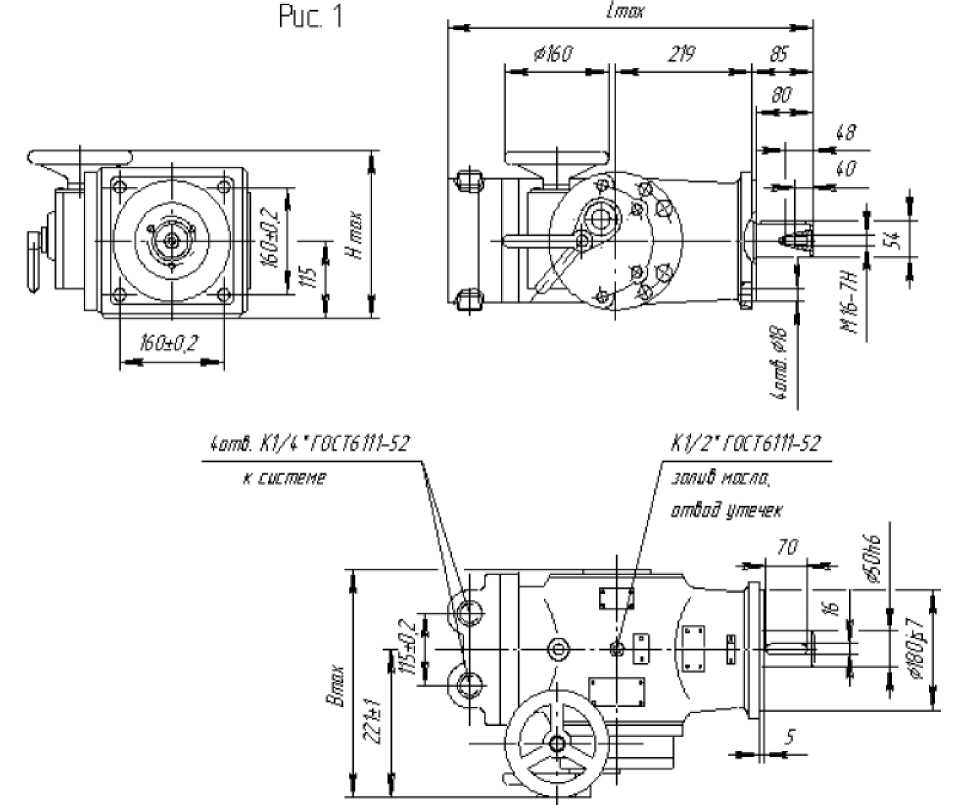

По способу монтажа насосы подразделяются на фланцевые — НАПР 140-20, НАПЭ140-20, НАПЭС 140-20 и с монтажом на лапах — НАПРЛ 140-20, НАПЭЛ 140-20, НАПЭСЛ 140-20, НАПЭСПЛ 140-20.

Аксиально-поршневой агрегат состоит из переднего корпуса, в котором находится приводной вал, установленный на втулке. Вращение приводного вала с помощью шлицевых соединений через втулку передается валу ротора, а от него ротору, в котором расположено девять поршней, имеющих сферические головки, соединенные с подпятниками. На выступающей цилиндрической части ротора расположена поджатая пружинами шаровая опора, действующая на нажимной диск, который, поворачиваясь вокруг нее, поджимает подпятники к плоскости опорного диска, установленного на траверсе. Одновременно пружины прижимают ротор к поверхности распределительного диска. При вращении ротора поршни совершают в нем принудительное возвратно-поступательное движение, обеспечивая всасывание и нагнетание рабочей жидкости.

Изменение углового положения траверсы, установленной в шарикоподшипниках, вызывает изменение длины хода поршней в отверстиях ротора, за счет чего осуществляется регулирование подачи насоса. В насосах с ручным регулированием, изменение подачи производится поворотом маховичка, связанного с траверсой червячной передачей.

При электрогидравлическом механизме управления включение одного из электромагнитов вызывает соединение рабочей полости соответствующего толкателя механизма управления с давлением и перемещение его на длину, определяемую положением регулирующего винта. В результате происходит соответствующий поворот двуплечего рычага и связанного с ним крана-золотника. При этом положении крана-золотника рабочая жидкость, подающаяся под давлением от пластинчатого насоса, поступает в камеры поворотного гидродвигателя. Развивающийся при этом крутящий момент поворачивает ротор гидродвигателя и связанную с ним траверсу аксиально-поршневого агрегата. Величина и направление поворота траверсы определяют соответственно величину подачи и направление потока рабочей жидкости.
