| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена, руб. |
|---|---|---|---|---|
| Редукционный пневмоклапан П-КРМ 122-12 | 12 | 1 | — | руб. |
| Редукционный пневмоклапан П-КРМ 122-16 | 16 | 1 | 1,1 | руб. |
| Редукционный пневмоклапан П-КРМ 112-25 | 25 | 1 | — | руб. |
| Редукционный пневмоклапан П-КРМ 211-40 | 40 | 1 | — | руб. |
| Пневмоклапан редукционный ПКРТ | — | 1 | 1,3 | руб. |
| Пневмоклапан редукционный П-РК-4-1(2) | 4 | 1 | — | руб. |
| Пневмоклапан редукционный П-РК-6-1(2) | 6 | 1 | — | руб. |
| Пневмоклапан редукционный П-РК-10-1(2) | 10 | 1 | — | руб. |
| Пневмоклапан редукционный П-РК-16-1(2) | 16 | 1 | 0,9 | руб. |
| Пневмоклапан редукционный П-РК-25-2 | 25 | 1 | — | руб. |

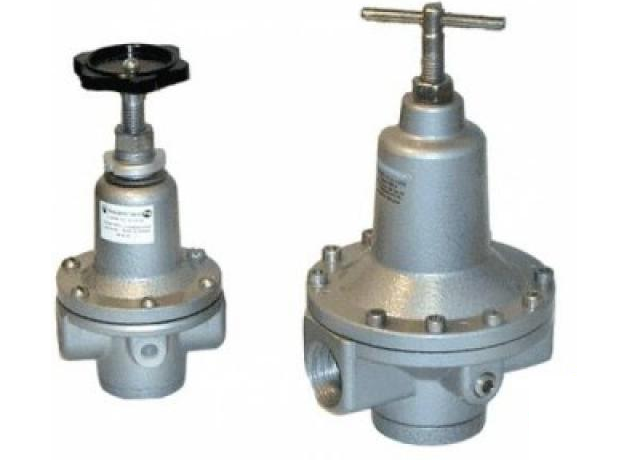

Пневмоклапан редукционный П-КРМ, П-КР
Пневмоклапан редукционный ПКР, П-КРМ с ручной или пневматической настройкой давления на выходе предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне в пневматических приводах и системах различного технологического оборудования.
Общие сведения о пневмоклапане редукционном П-КРМ
Пневмоклапан предназначен для понижения давления и поддержания на заданном уровне давления сжатого воздуха.
Пневмоклапан рассчитан для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80%.

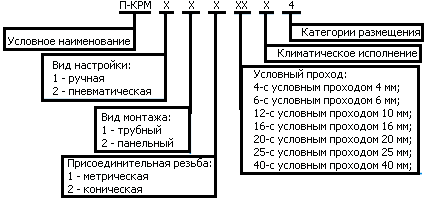

Структура условного обозначения П-КРМ
Технические характеристики пневмоклапана редукционного П-КРМ
| Пневмоклапан редукционный для подготовки воздуха | П-КРМ 122-4 | П-КРМ 122-6 | П-КРМ 122-12 | П-КРМ 122-16 | П-КРМ 122-20 | П-КРМ 112-25 | П-КРМ 211-40 |
| Условный проход, мм | 4 | 6 | 12 | 16 | 20 | 25 | 40 |
| Присоединительная резьба | 1/8” | 1/4″ | 3/8″ | 1/2″ | 3/4” | 1″ | М48х2 |
| Номинальное давление | 1,0 МПа (10 кгс/см2) | ||||||
| Пределы настройки давления воздуха на выходе из клапана | 0,05 — 0,9 МПа (0,5 — 9 кгс/см2) | ||||||
| Номинальный расход воздуха при давлении на выходе 0,4 МПа, м3/мин | 0.1 | 0.2 | 0.63 | 1.6 | 2.5 | 4 | 10 |
| Масса пневмоклапана | 1,1 | 2 | 3,5 | ||||
| Вид настройки пневмоклапана | ручная | пневматич. | |||||
Таблица аналогов редукционных клапанов П-КРМ
| Действующее обозначение | Исполнения разных лет лет выпуска (уже не выпускаются) | ||||
| Клапан П-КРМ 122-12 (Ду=12 мм, К3/8) | Клапан БВ57-13 | Клапан БВ57-33 | Клапан П-КР12-11 | Клапан П-КР12-22/7 | — |
| Клапан П-КРМ 122-16 (Ду=16 мм, К1/2) | Клапан БВ57-14 | Клапан БВ57-34 | Клапан П-КР16-11 | Клапан П-КР16-22/7 | — |
| Клапан П-КРМ 112-25 (Ду=25 мм, К1) | Клапан БВ57-16 | Клапан БВ57-36 | Клапан П-КР25-11 | Клапан П-КР25-21/7 | — |
| Клапан П-КРМ 211-40 (Ду=40 мм, М48х2) | — | — | — | — | Клапан П-КРП40 |
Пневмоклапаны редукционные с ручной настройкой давления на выходе и условными проходами 12, 16, 25 мм.
I—исполнение для панельного монтажа;
II—исполнение трубного монтажа.
Таблица размеров присоединительной резьбы
| Исполнение | метрическая | коническая | B | A | H | h1 | h | L | D | Масса, кг | ||
| d | d1 | d | d1 | не более | ||||||||
| 122-12 | — | — | K 3/8 | — | 85 | 8 | 185 | 116 | 35 | 155 | 24 | 1,1 |
| 122-16 | — | — | K ½ | — | 85 | 8 | 185 | 116 | 35 | 155 | 24 | 1,1 |
| 112-25 | — | — | K1 | — | 123 | 10 | 250 | 170 | 42 | 205 | 36 | 2 |
| 211-40 | M48x2 | M10x1 | — | K 1/8 | 160 | — | 140 | — | 55 | 210 | — | 3,5 |
Пневмоклапан редукционный с пневматической настройкой давления на выходе типа 211-40
