Производимые модели | Вес, кг | Цена, руб. |
---|---|---|
Гидропанель Г34-12 | 10,5 | руб. |
Гидропанель Г34-14 | 23,5 | руб. |
Гидропанель Г34-24М | 23,5 | руб. |
Гидропанель 4Г34-24М | 30,6 | руб. |
Гидропанель Г53-14 | 12,9 | руб. |
Гидропанель ПГ53-14 | 12,9 | руб. |
Гидропанель Г53-16 | 27,5 | руб. |
Гидропанель ПГ53-16 | 27,5 | руб. |
Гидропанель Г53-24 | 12,7 | руб. |
Гидропанель ПГ53-24 | 12,7 | руб. |
Гидропанель АГ53-24 | 12,7 | руб. |
Гидропанель АПГ53-24 | 12,7 | руб. |
Гидропанель 2Г53-24 | 21 | руб. |
Гидропанель 2ПГ53-24 | 21 | руб. |
Гидропанель 2АГ53-24 | 21 | руб. |
Гидропанель 2АПГ53-24 | 21 | руб. |
Гидропанель Г53-26 | 26 | руб. |
Гидропанель ПГ53-26 | 26 | руб. |
Гидропанель АГ53-26 | 26 | руб. |
Гидропанель АПГ53-26 | 26 | руб. |
Гидропанель Г53-34М | 14 | руб. |
Гидропанель ПГ53-34М | 14 | руб. |
Гидропанель АГ53-34М | 14 | руб. |
Гидропанель АПГ53-34М | 14 | руб. |
Гидропанель 2Г53-34М | 23,1 | руб. |
Гидропанель 2ПГ53-34М | 17,6 | руб. |
Гидропанель 2АГ53-34М | 23,1 | руб. |
Гидропанель 2АПГ53-34М | 17,6 | руб. |
Гидропанель Г53-36М | 28,6 | руб. |
Гидропанель ПГ53-36М | 28,6 | руб. |
Гидропанель ПГ62-11 | 3 | руб. |
Гидропанель БПГ62-11 | 3 | руб. |
Гидропанель ВПГ62-11 | 3 | руб. |
Гидропанель ГПГ62-11 | 3 | руб. |
Гидропанель Г62-21М | 1,5 | руб. |
Гидропанель АГ53-36М | 28,6 | руб. |
Гидропанель АПГ53-36М | 28,6 | руб. |
Гидропанель БГ53-36М | 30 | руб. |
Гидропанель ВШПГ-35 | — | руб. |
Предназначение гидропанелей Г5З-3.М
Гидропанели разделительные Г5З-3.М предназначены для предохранения от перегрузки давлением гидросистем станков, имеющих две напорные линии.

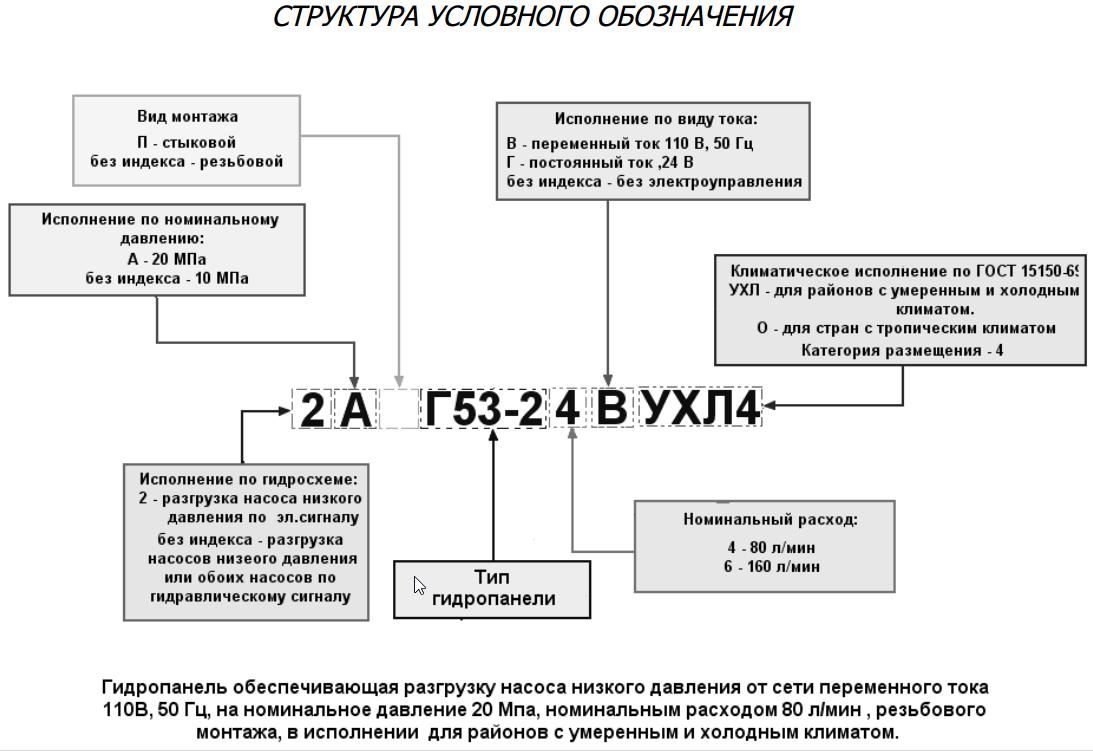

Структура условного обозначения разделительных гидропанелей Г53-34М, Г34-2.М
Гидропанели по гидравлической схеме (Г53-3) обеспечивают:
— разгрузку линии низкого давления по гидравлическому сигналу, подаваемому из линии высокого давления или дистанционно;
— дистанционную разгрузку обеих линий по гидравлическому сигналу.
Гидропанели по гидравлической схеме (2Г53-3) обеспечивают:
— предохранение линии низкого давления от давления, превышающего установленное клапаном низкого давления, поддержание постоянного давления;
— дистанционную разгрузку линии низкого давления по электрическому сигналу с регулируемым давлением разгрузки.
Гидропанели обеих исполнений обеспечивают:
— объединение потоков от двух напорных линий при давлении в гидросистеме, не превышающем установленное клапаном низкого давления;
— разделение потоков при давлении в гидросистеме, превышающем установленное клапаном низкого давления;
— предохранение линии высокого давления от давления, превышающего установленное клапаном высокого давления, поддержание постоянного давления.
Гидропанели по исполнению различаются гидравлической схемой, видом монтажа, номинальным давлением, номинальным суммарным расходом, видом тока, климатическим исполнением.
Гидропанели работают на минеральных маслах кинематической вязкостью от 22 до 150 мм2 /с (сСт) и температурой от плюс 10 до плюс 55°С при температуре окружающей среды от плюс 1 до плюс 55°С.
Технические характеристики гидропанелей Г53-34М, Г34-2.М
Параметр | Данные для исполнения | ||||||||
Г53-34М
ПГ53-34М |
АГ53-34М
АПГ53-34М |
2Г53-34М | 2ПГ53-34М | 2АГ53-34М | 2АПГ53-34М | Г53-36М
ПГ53-36М |
АГ53-36М
АПГ53-36М |
БГ53-36М | |
Номинальное давление, Мпа | 10 | 20 | 10 | 10 | 20 | 20 | 10 | 20 | 32 |
Номинальный расход (суммарный на входе), л/мин |
80 | 160 | |||||||
Минимальный расход в линии высокого давления, л/мин | 3 | 5 | |||||||
Диапазон настройки давлений клапана низкого давления, МПа |
0,6-7,0 |
1,0-11,2 |
0,6-7,0 |
||||||
Диапазон настройки давлений клапана высокого давления, МПа |
1,6-11,2 |
1,6-23 |
1,6-11,2 |
1,6-23 |
1,6-11,2 |
1,6-23 |
2,5-35 |
||
Перепад давлений в гидропанели при номинальном расходе, Мпа, не более | 0,3 | ||||||||
Давление разгрузки линии низкого давления, Мпа, не более: по гидравлическому сигналу. по электрическому сигналу |
0,25
— |
—
0,3-0,6 |
—
0,3-0,6 |
—
0,3-0,6 |
—
0,3-0,6 |
0,25
— |
0,3
— |
||
Давление разгрузки линии высокого давления, МПа, не более |
0,4 |
— | 0,4 | 0,4 | |||||
Минимальная разность настройки клапанов высокого и низкого давления, МПа | 0,9 | 0,5 | 0,9 | 1,0 | |||||
Время нарастания давления после прекращения разгрузки, с, не более: клапана высокого давления клапана низкого давления |
0,2
— |
—
0,2 |
0,2
— |
||||||
Внутренние утечки в линии высокого давления, л/мин, не более | 0,15 | 0,20 | 0,20 | 0,35 | 0,60 | ||||
Давление открывания обратного клапана, МПа, не менее | 0,15 | ||||||||
Изменение давления настройки при изменении расхода, Мпа, не более:
для клапана высокого давления для клапана низкого давления |
0,3
— |
0,3
— |
0,3
0,5 |
0,3
— |
|||||
Масса , кг, не более | 14,0 | 23,1 | 17,6 | 23,1 | 17,6 | 28,6 | 28,6 | 30,0 |
Состав, устройство и работа изделия и его составных частей
Гидропанель состоит из предохранительных клапанов высокого 1, низкого 11 давлений и обратного клапана 19.
В гидропанелях с разгрузкой линии низкого давления или одновременно двух линий по гидравлическому сигналу Г53-3 клапан низкого давления выполнен в виде клапана прямого действия, а в исполнениях с разгрузкой линии низкого давления по электрическому сигналу 2Г53-3 – в виде клапана непрямого действия, надклапанная полость которого сообщается со сливом через распределитель ВЕ6. В линии разгрузки насоса низкого давления через распределитель ВЕ6 включен подпорный клапан 22.
Клапан непрямого действия 1 состоит из основного и вспомогательного клапанов. В основной клапан входят золотник 2 и пружина 3. Вспомогательный клапан состоит из втулки-седла 4, шарика 5, седла 6, пружины 8 и регулировочного винта 10, расположенных в крышке 9, крепящейся к корпусу 20.
Предохранительный клапан прямого действия 11 включает в себя золотник 16, седло 15, пружину 14, поршень 13 и регулировочный винт 12.
Обратный клапан 19 состоит из клапана 18 и пружины 17.
Подпорный клапан 22 состоит из шарика 23, седла 24. пружины 25 и регулировочного винта 26. Снаружи клапан закрыт пробкой 27.
Все аппараты расположены в корпусе 20. Крышки 9, в которых размещены вспомогательные клапаны, крепятся к корпусу 20 винтами. Распределитель ВЕ6 также крепится к корпусу винтами.
В исполнениях гидропанелей 2Г53-34М и 2АГ53-34М корпус крепится винтами к плите.
Для демпфирования колебаний клапана низкого давления в корпусе 20 установлен демпфер 21.
В исполнении БГ53-36М вспомогательный клапан 1, вворачиваемый в корпус 20, состоит из стакана 6, пружины 8, винта 5, иглы 9 и седла 10. Основной клапан 24 узла клапана высокого давления представляет собой клапан 2, находящийся в стальной гильзе 4, нагруженный пружиной 3 и закрытый фланцем 22. Обратный клапан – это клапан 18 в стальной гильзе 19, нагруженный пружиной 17 и закрытый пробкой 23.
Работают гидропанели следующим образом. Рабочая жидкость из напорной линии низкого давления подводится к отверстию 1 гидропанели, от напорной линии высокого давления – к отверстию 2, а отверстие 3 соединяется со сливной линией гидросистемы. Если давление в системе не превышает давления настройки клапана 2, поток масла из линии низкого давления открывает обратный клапан 3 и соединяется с потоком из напорной линии высокого давления. Если же давление в системе выше давления настройки клапана 2, он открывается, а обратный клапан 3 закрывается, разделяя линии высокого и низкого давлений. В исполнениях Г53-3 напорная линия низкого давления разгружается, а в исполнениях 2Г53-3 рабочая жидкость напорной линии низкого давления проходит в сливную линию под давлением настройки клапана низкого давления 2.
При давлении в системе, превышающем давление настройки клапана 1, рабочая жидкость из напорной линии высокого давления проходит в сливную линию под давлением настройки клапана 1.
Для дистанционной разгрузки линии низкого давления по электрическому сигналу отключается напряжение на электромагните гидрораспределителя 5, и жидкость из линии низкого давления проходи на слив под давлением настройки подпорного клапана 4. Обратный клапан 3 разделяет линии высокого и низкого давлений.
Для дистанционного управления разгрузкой обеих линий по гидравлическому сигналу необходимо отверстие 4 соединить через управляющий гидрораспределитель со сливом. При этом рабочая жидкость из линии высокого давления пойдет на слив без нагрузки. Рабочая жидкость из линии низкого давления через обратный клапан 3 объединится с потоком линии высокого давления и также без нагрузки пойдет на слив.

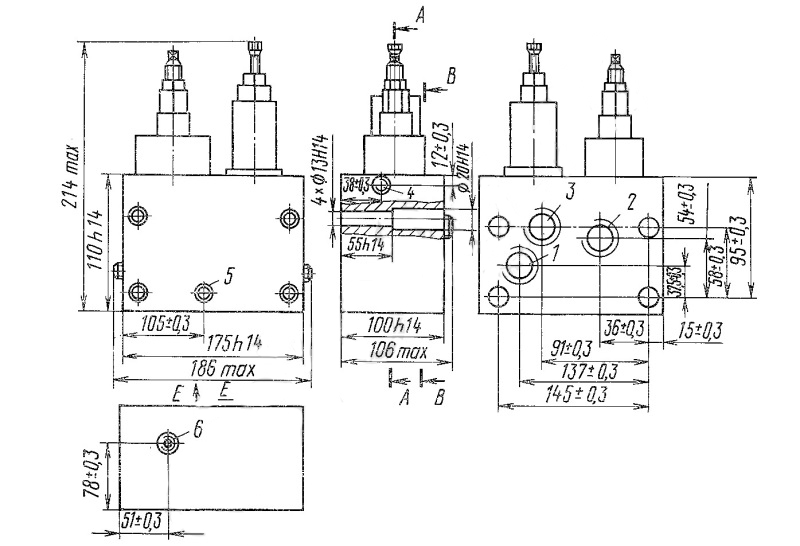

Габаритные и присоединительные размеры гидропанелей Г53-34М, АГ53-34М
Гидропанель реверса ВШПГ 35 предназначена для управления возвратно-поступательным движением рабочих органов станков с возможностью регулирования ускорения разгона, паузы при реверсе. Область применения: шлифовальные, хонинговальные, заточные и другие.
Гидропанели реверса типа Г 34-22М предназначены для управления возвратно-поступательным движением рабочих органов станков с возможностью регулирования ускорения разгона, паузы при реверсе, остановки стола в любом положении при ручном или гидравлическом управлении, остановки стола с выдержкой на жестком упоре и вывода стола из зоны шлифования с гидравлическим управлением по заданной программе.
Технические характеристики гидропанелей Г34-12, Г34-14
Параметр | Гидропанель Г34-12 | Гидропанель Г34-14 |
Диаметр условного прохода, мм | 10 | 20 |
Расход масла, л/мин | 20 | 80 |
Номинальное давление, МПа | 2,5 | |
Максимальный расход масла в механизмах работающих при реверсе, л/мин | 3 | 8 |
Потеря давления в каналах гидропанели, МПа | 0,3 | |
Номинальное давление управления, МПа | 0,5 | |
Максимальная задержка стола при реверсе, с | 6 | |
Масса, кг | 10,5 (14) | 23,5 (30,6) |
Технические характеристики гидропанелей (П)Г53-14, (П)Г53-16
Параметр | Г53-14 | ПГ53-14 | Г53-16 | ПГ53-16 | |
Диаметр условного прохода, мм | 20 | 32 | |||
Максимальная суммарная подача насосов, л/мин | 80 | 160 | |||
Подача насоса высокого давления: минимальная, л/мин | 3 | 5 | |||
Давление настройки, МПа | высокое | 1-6,3 | 1-6,3 | ||
низкое | 0,5-4 | 0,5-4 | |||
Разность давлений настройки клапанов высокого и низкого давлений, МПа не менее | 1 | 1 | |||
Давление разгрузки насоса, МПа | высокое, не более | 0,2 | 0,2 | ||
низкое, не более | 0,15 | 0,2 | |||
Время набора давления после разгрузки, с | 0,2 | 0,2 | |||
Внутренние утечки масла из линии высокого давления, см3/мин, не более: | 200 | 500 | |||
Масса, кг | 12,9 | 27,5 |
Технические характеристики гидропанелей (2)Г53-…, (2)ПГ53…, (2)АПГ53…
Параметр | Г53-24 ПГ53-24 | АПГ53-24 АГ53-24 | 2Г53-24 2ПГ53-24 | 2АПГ53-24 2АГ53-24 | Г53-26 ПГ53-26 | АГ53-26 АПГ53-26 | |
Диаметр условного прохода, мм | 20 | 32 | |||||
Максимальная суммарная подача насосов, л/мин | 80 | 160 | |||||
Подача насоса высокого давления: минимальная, л/мин | 3 | 5 | |||||
Давление настройки, МПа | высокое | 1,6-10 | 1,6-20 | 1,6-10 | 1,6-20 | 1,6-10 | 1,6-20 |
низкое | 0,6-6,3 | 0,1-1,0 | 0,1-1,1 | 0,6-6,3 | |||
Разность давлений настройки клапанов высокого и низкого давлений, МПа, не менее | 1 | 0,5 | 1 | ||||
Давление разгрузки насоса, МПа | высокое, не более | 0,4 | 0,3-0,6 | 0,4 | |||
низкое, не более | 0,25 | — | 0,25 | ||||
Время набора давления после разгрузки, с | 0,2 | ||||||
Внутренние утечки масла из линии высокого давления, см3/мин, не более: | 150 | 200 | 350 | ||||
Масса, кг | 12,7 | рез.-21 стык.-16 | 26 |
Технические характеристики гидропанелей ..Г62-11
Параметр | ПГ62-11 | БПГ62-11 | ВПГ62-11 | ГПГ62-11 | Г62-21М |
Контролируемое давление, МПа | 0,6-5 | 0,8-10 | 0,1-20 | 0,5-32 | 0,5-6,4 |
Нечувствительность (при работе с резиновым уплотнением на золотнике), МПа | 0,5 | 1 | 1,5 | 0,3 | |
Утечка масла из дренажного отверстия, см3/мин, не более | 10 | 20 | 50 | — | |
Масса, кг | 3 | 1,5 |
Гидропанель реверса ВШПГ-35 предназначена для управления возвратно-поступательным движением рабочих органов станков с возможностью регулирования ускорения разгона, паузы при реверсе. Область применения: шлифовальные, хонинговальные, заточные и другие станки и гидрофицированные машины.
Чертеж и конструкция гидропанели ВШПГ 35
1, 4 — обратные клапаны
2, 3, 5, 6 — дроссели
Технические характеристики гидропанелей реверса ВШПГ-35
Наименование | Давление | Производительность |
ВШПГ-35 | 2,5 МПа | 32 л/мин |
